Рассчитать индуктивное сопротивление XL катушки и ёмкостное сопротивление XC конденсатора при частотах, указанных в табл. один, и занести полученные значения сопротивлений в табл. один.
- Электроника, электротехника, радиотехника
Условие:
Рассчитать индуктивное сопротивление XL катушки и ёмкостное сопротивление XC конденсатора при частотах, указанных в табл. 1, и занести полученные значения сопротивлений в табл. 1.
Значения индуктивности катушки и ёмкости конденсатора определить по формулам:
L = 300 – 2,5N, мГн,
C = 100 + 10N, мкф,
где N= 8.

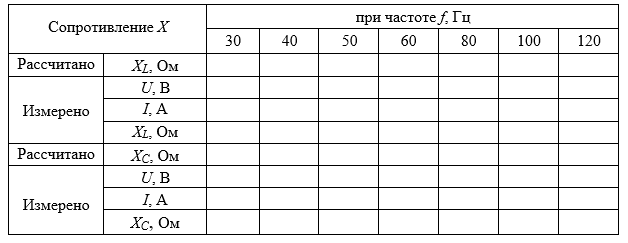

Таблица 1
Построить (на одном рисунке) графики XL(f) и ХC(f).
Отметить координаты точки пересечения графиков - возможного режима резонанса напряжений при последовательном соединении катушки и конденсатора между собой и с источником синусоидального напряжения.
Решение:
L = 300 2,5N=300-2,58=280, мГн,
C = 100 + 10N=100+108=180, мкф
Индуктивное сопротивление катушки вычисляем по формуле:
(1)
Емкостное сопротивление XC конденсатора вычисляем как:
(2)
