Условие задачи
Рассчитать линейную электрическую цепь с несинусоидальной ЭДС, изменяющейся по закону: e(t) = E0 + Em(1) sin(ωt) + Em(3) sin(3ωt)
Данные для расчета представлены в таблице. Амплитуда гармоники тройной частоты и постоянная составляющая определяются следующим образом:
E0 = Em(1) · 0,5
Е3 = Em(1) · 0,7
По результатам расчета построить графики изменения токов в ветвях.
Таблица 2

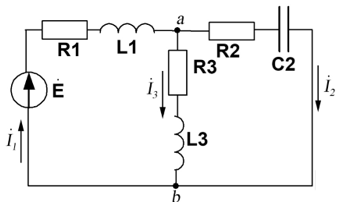

Схема 2.3
Ответ
1) Для нулевой гармоники = 0, индуктивные сопротивления равны нулю XL= L = 0, емкостные бесконечности . Эквивалентное сопротивление цепи:
Токи в цепи:
