Рассчитать основные электрические параметры однополупериодного выпрямителя с активным сопротивлением нагрузки R_н при питании от источника синусоидального напряжения U:

19 августа 2024
Электроника, электротехника, радиотехника

Условие:

1. Среднее значение выпрямленного напряжения и тока U_н.ср и I_н.ср.

2. Среднюю мощность нагрузочного устройства P_н.ср.

3. Амплитуду основной гармоники выпрямленного напряжения U_осн.m.

4. Коэффициент пульсаций p выпрямленного напряжения.

5. Действующее значение тока нагрузки I.

6. Полную мощность S источника питания.

7. Активную мощность P в сопротивлении нагрузки.

8. Коэффициент мощности cos⁡φ выпрямителя.

Дано: U=12 В; R_н=2 Ом

Определить:

Решение:

Однополупериодный выпрямитель состоит из трансформатора Т, к вторичной обмотке которого последовательно присоединены диод VD и нагрузочное сопротивление R_н.

Расчет выполняем при следующих допущениях: у диода прямое сопротивление равно нулю, а обратное сопротивление равно бесконечности.

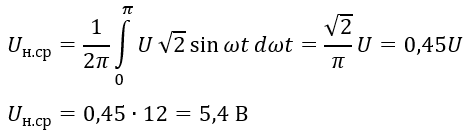

1. Среднее значение выпрямленного напряжения определяем по выражению:
