Рассчитать основные параметры усилителя
- Электроника, электротехника, радиотехника
Условие:

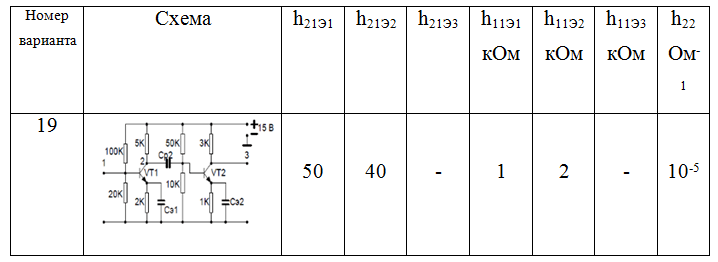

По заданной в табл. 5 схеме рассчитать следующие основные параметры усилителя: коэффициент усиления по напряжению КU, коэффициент усиления по току КI, входное сопротивление Rвх, выходное сопротивление усилителя Rвых.
Решение:
В задании представлен двуххкаскадный усилитель. Транзисторы включены по схеме с общим эмиттером.
Учитывая то, что мы проводим расчет усилительного каскада в области средних частот, где коэффициенты усиления являются частотно-независимыми, разделительной емкостью Ср2 можно пренебречь.
Следует также учесть, что емкость СЭ в цепь эмиттера ставится для того, чтобы шунтировать резистор Rэ и исключить ООС по переменному току.
Для этого величину конденсатора СЭ1 подбирают такой, чтобы его сопротивление на нижней граничной частоте пропускания усилителя fн было в 10 раз меньше, чем сопротивление резистора...
