Условие задачи
Рассчитать параметры функционального устройства на операционных усилителях (ОУ), структурная схема которого приведена на рис. 1, и обеспечивающего:
1) усиление напряжения u1 с коэффициентом передачи по напряжению k1 ,
2) сложение напряжений u2 и u3 с коэффициентами передачи по напряжению k2 и k3 соответственно;
3) выпрямление напряжения u4 после сумматора с коэффициентом передачи по напряжению k4.
Определить для заданных напряжений u1 и u3 средневыпрямленное выходное напряжение U0. Использовать двухполупериодное выпрямление.
Исходные данные:

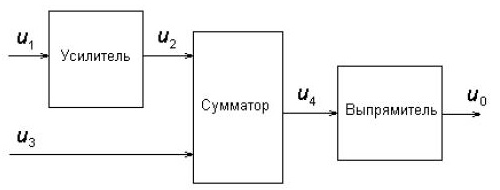

Рис. 1 Структурная схема устройства
Ответ
сумма комплексов
(-3,54 j9,76)= 10,4e-j110ᵒ В; отсюда сумма колебаний
амплитуда U4m=14,7 В.
средневыпрямленное выходное напряжение
