Условие задачи
Рассчитать параметры и выбрать элементы однокаскадного транзисторного ключа для управления электромагнитным реле, который используется в качестве выходного органа электронного реле. Коммутационная способность контактов реле согласно заданию вариант № 5для группы ЭТ-61-17:
коммутируемое напряжение = 110 В;
коммутируемый ток = 1 А.
Номинальное напряжение питания реле = -15 В (соответствует отрицательному питающему напряжению операционного усилителя DA1 типа К553УД2 (К140УД7).
Ключ управляется операционным усилителем (ОУ) DA1 типа К553УД2 (К140УД7) питающимся двухполярным напряжением питания со средней точкой (общая шина питания 0 В).
Выходное напряжение ОУ в режиме положительного насыщения , в режиме отрицательного насыщения .
Электромагнитное реле должно включаться между общей шиной питания и питающим напряжением. В схеме транзисторного ключа предусмотреть элементы защиты транзистора от возможных перенапряжений.
Требуется выполнить:
1. Составить схему принципиальную электрическую однокаскадного транзисторного ключа с учетом поставленной задачи.
2. Составить описание устройства и работы принципиальной схемы транзисторного ключа.
3. Объяснить назначения и принцип действия защитных элементов VD1 VD2.
4. Выбрать выходное реле KL1. В пояснительной записке привести обозначение и основные технические данные реле.
5. Рассчитать и выбрать элементы транзисторного ключа (тип и параметры транзистора VТ1 и резистора R1). В пояснительной записке привести обозначения и основные технические данные выбранного транзистора и резистора.
6. Рассчитать и выбрать диоды VD1 и VD2. В пояснительной записке привести обозначения и основные технические данные выбранных диодов.
Ответ
Принципиальная схема однокаскадного транзисторного ключа

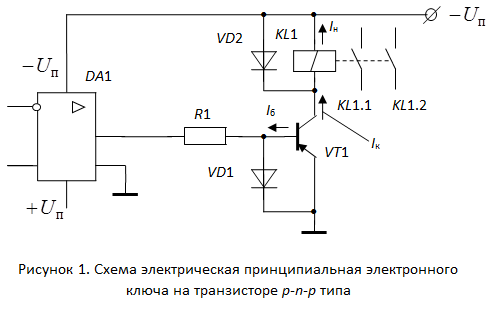

Принципиальная схема однокаскадного транзисторного ключа представлена на рисунке 1.
Схема функционирует следующим образом. Управляющий сигнал, поступающий на вход операционного усилителя, за счет большого коэффициента усиления (усили...
