Условие задачи

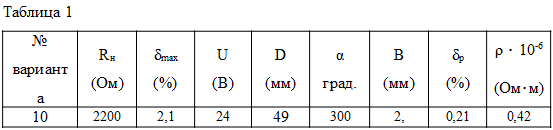

Рассчитать параметры потенциометрического датчика. Исходные данные для расчета взять из таблицы 1
Ответ
Рабочая длина каркаса:
L = D / 360 (мм)
где L - рабочая длина каскада;
- угол поворота;
D - средний диаметр каркаса.
L = 300*49* / 360 =128 мм
Минимальное число витков:
n = 100 / р (витков),
где n - минимальное число витков;
р - разрешающая способность (%).
n = 100 / 0,21=476 витков
Шаг намотки:
= L / n (мм),
где шаг намотки.
= 128 / 476=0,27 мм
Диаметр провода с изоляцией:
dи = 0,015 (мм),
где dи диаметр провода с изоляцией.
dи = 0,27 0,015=0,25 мм
Коэффициент нагрузки:
