Рассчитать параметры приведенной сети для различных режимов

24 июля 2024
Электроника, электротехника, радиотехника

Условие:

Параметры схемы четырех проводной цепи переменного тока, представленной на рис. 2.10, а, приведены таблице 2.10. Приемники соединены звездой с нейтральным проводом (генератор не указан).Заданы: линейное напряжение Uл, активные ri, реактивные xiL или xiC(индекс ²L²–индуктивное, индекс ²С² - емкостное) сопротивления фаз a, b, c приемника.

Необходимо рассчитать параметры приведенной сети для различных режимов:

- режим 1:четырехпроводная сеть (с нейтральным проводом);

- режим 2: обрыв нейтрального провода;

- режим 3: обрыв провода фазы А при наличии нейтрального провода;

- режим 4: короткое замыкание фазы В и обрыв нейтрального провода.

Для всех перечисленных режимов необходимо нарисовать схему, в соответствии с исследуемым режимом, а также рассчитать:

- комплексы фазных токов и напряжений;

- комплексные сопротивления;

-мощность трехфазной системы;

- построить векторные диаграммы фазных токов и напряжений.

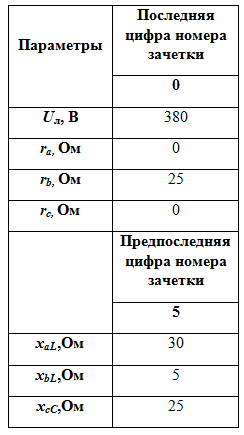

Таблица 2.10

Задание к задаче

Решение:

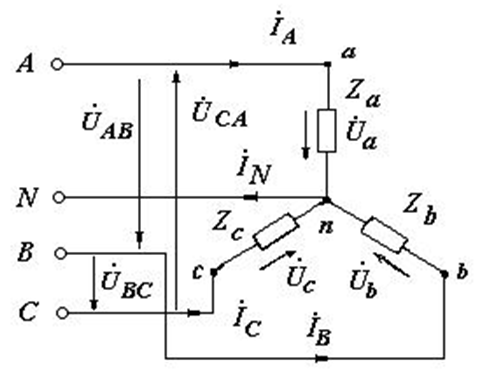

1. Расчетная схема (рис. 2.10.1):

Рис. 2.10.1

2. В соответствии со схемой предполагается наличие несимметричной нагрузки. Поэтому весь расчет производить для каждой из фаз, например а. Условно принимаем, что вектор Ůа направлен по оси действительных величин (рис. 2.10, б), т.е. полагается, что начальная фаза фазного напряжения Ůа равна нулю.

3. Определяем параметры цепи.

4. Режим 1. Четырехпроводная...
