Рассчитать параметры уточненной Г-образной схемы замещения асинхронного двигателя. Начертить Г-образную схему замещения двигателя и разметить сопротивления.
- Электроника, электротехника, радиотехника
Условие:
1. Рассчитать параметры уточненной Г-образной схемы замещения асинхронного двигателя. Начертить Г-образную схему замещения двигателя и разметить сопротивления.
2. Рассчитать рабочие и пусковые характеристики. Начертить графики рабочих и пусковых характеристик.
Исходные данные:
Число полюсов двигателя 2р = 8.
Номинальное фазное напряжение U1Ф = 380 В.
Номинальное скольжение sН = 0,026.
Механические потери мощности рМЕХ = 55 Вт.
Сопротивления Т-образной схемы замещения: r1 = 1,29 Ом; x1 = 2,6 Ом;
/ = 0,554 Ом;
/ = 3,2 Ом; r0 =3,5 Ом; x0 = 52 Ом.
Сопротивления при пуске RКП = 2,5 Ом; ХКП = 4,6 Ом.
Решение:

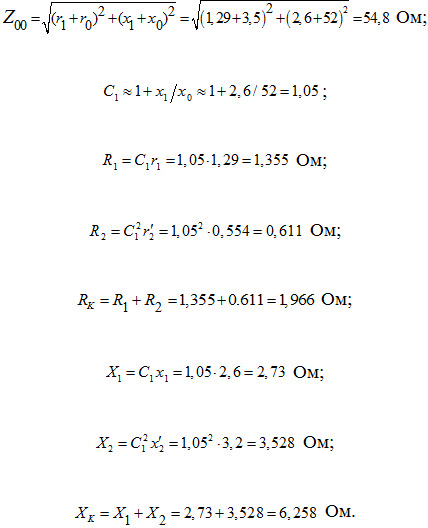

Определение параметров Г-образной схемы замещения:
Рабочие и пусковые характеристики.
Постоянные величины, соответствующие режиму идеального холостого хода:
