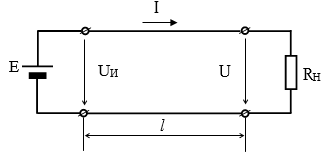

Рассчитать сечение проводов по допустимой потере напряжения и проверить эти провода по нагреву. Для расчетов принять материал проводов медь (для вариантов 1-15).

Определить относительную методическую погрешность δизмерения напряжения вольтметром с внутренним сопротивлением Rv нанагрузке R в цепи с источником энергии, Э.Д.С.которого E и внутреннее сопротивление R0 (рис. 3).

Для электрической цепи постоянного тока выполнить следующее: составить уравнения по законам Кирхгофа; определить токи ветвей методом контурных токов; составить баланс мощностей; построить потенциальную диаграмму для внешнего контура.

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа. 2. Найти все токи в ветвях электрической цепи (рис. 1.1), пользуясь методом контурных токов.
