Рассчитать силу тока, протекающего через человека, стоящего на земле при прикосновении к одной из фаз трёхфазной системы н...

Рассчитать силу тока, протекающего через человека, стоящего на земле при прикосновении к одной из фаз трёхфазной системы напряжением 380 В и частотой 50 Гц с изолированной нейтралью и с глухозаземленной нейтралью.

«Рассчитать силу тока, протекающего через человека, стоящего на земле при прикосновении к одной из фаз трёхфазной системы напряжением 380 В и частотой 50 Гц с изолированной нейтралью и с глухозаземленной нейтралью.»

5 октября 2024
Электроника, электротехника, радиотехника

Условие:

1. Рассчитать силу тока I_h, протекающего через тело человека, стоящего на изолированном основании, при прикосновении к двум фазам трёхфазной системы с линейным напряжением 380 В и частотой 50 Гц.

2. Рассчитать силу тока I_h, протекающего через человека, стоящего на земле (токопроводящем основании), при прикосновении к одной из фаз трёхфазной системы напряжением 380 В и частотой 50 Гц с изолированной нейтралью и с глухозаземленной нейтралью.

Указания к выполнению задачи. Начертить схемы замещения с указанием на них расчётных параметров. Сопротивление тела человека R_h в расчётах принять равным 1000 Ом, сопротивлением земли пренебречь. По результатам расчётов сделать вывод, является ли полученное значение тока I_h безопасным для человека.

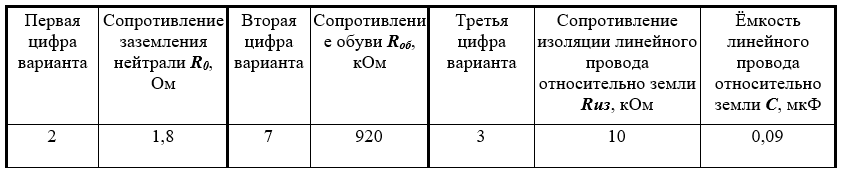

Исходные данные к задаче.

Решение:

Непосредственно соприкосновение с токоведущими частями установок, находящимися под напряжением, связано с опасностью поражения током. При этом степень опасности и возможность поражения электрическим током зависят от того, каким образом произошло прикосновение человека к проводникам, находящимся под напряжением.

Возможны два случая прикосновений:

1) к двум линейным проводам одновременно;

2) к одному линейному проводу.

1. Двухфазное прикосновение. Прикосновение к двум линейным проводам (двум фазам) одновременно (рис. 1 а) является чрезвычайно опасным, поскольку к телу человека в этом случае приклады...
