Условие:

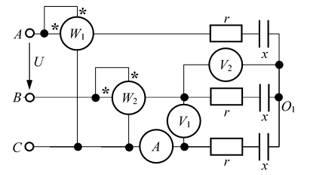

Рассчитать симметричный режим соединения в звезду (рис. 1), если r = 40 Ом, х = 80 Ом, напряжение сети U = 380 B. Построить векторную диаграмму цепи.
Рисунок 1
Решение:
В условиях нашей задачи напряжение сети U = 380 B, причём по условию симметрии: UАВ = UВС = UСА = U = 380 B.
Фазные напряжения меньше линейных в
раз:
UА = UВ = UС = U/
= 380/= 220 B.
