Условие задачи
Необходимо понять назначение основных элементов схемы и принципы функционирования силовых управляемых выпрямителей с импульсно-фазовым управлением. Рассчитайте среднее значение выпрямленного напряжения и определите основные преимущества и недостатки данных видов управляемых выпрямителей.
Номер варианта работы определяется с помощью табл. 4.

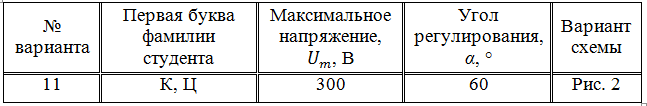

Таблица 4
Формирование варианта задания
Ответ
1. Постройте совмещенные по углу регулирования временные графики напряжений на вторичной обмотке трансформатора
, на управляющих электродах тиристоров , напряжение на резистивной нагрузке . Считать, что тиристоры идеальные ключи. Частота питающего напряжения
