Условие:

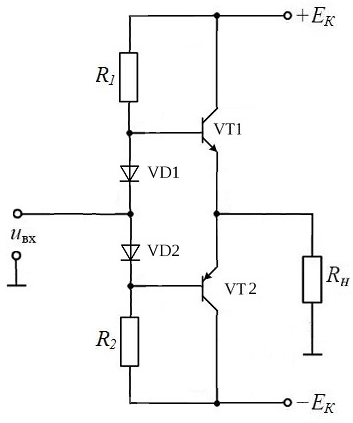

Рассчитать схему двухтактного оконечного усилителя по заданным параметрам, работающего в режиме AB. Диапазон рабочих частот 0 … 20 кГц.
Дано:
PН= 6 Вт; RН= 7 Ом; RГ = 100 Ом.
Решение:
Найдем амплитуды напряжений и токов в нагрузке
UНm =(2 ∙PН∙RН )= (2 ∙6∙7 )= 9,2 В;
IН = UНm /RН = 9,2 /7 = 1,31 A.
Исходя из амплитуды напряжения UНm и принимая UНАЧ 1 3 В, выбираем
напряжение питания │ЕП│ UНm + UНАЧ = 9,2 + 3 12 В.
граничная частота транзистора
f fВ/(М2В-1)= 20∙103 /(1,412-1)= 20∙103 Гц.
МВ=1,41.
По полученным формулам выбираем по справочнику пару транзисторов разной проводимости, выполняя следующие условия:
IК.МАКС IКm=1...
