Условие:

Рассчитать схему двухвходового инвертирующего сумматора на операционном усилителе, обеспечивающего заданную зависимость выходного напряжения от значения входных сигналов. В схеме необходимо исключить влияние входных токов усилителя на величину выходного напряжения.

Зависимость U_ВЫХ= - (α∙ U_ВХ1 +β∙ U_ВХ2): где α=5 ; β=3 .

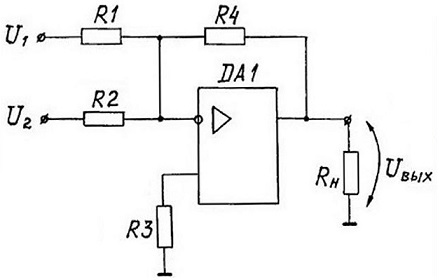

Рис. Схема сумматора

Решение:

U_ВЫХ=- (5∙U_ВХ1 + 3∙U_ВХ2):

Для реализации заданной функции используем инвертирующий сумматор. Он строится на основе инвертирующего усилителя на ОУ и предназначен для формирования на выходе напряжения, равного усиленной алгебраической сумме нескольких входных напряжений, т. е. выполняе...
