Условие задачи
Рассчитать схему двухвходового инвертирующего сумматора на операционном усилителе, обеспечивающего заданную зависимость выходного напряжения от значения входных сигналов. В схеме необходимо исключить влияние входных токов усилителя на величину выходного напряжения. Зависимость UВЫХ=- (α∙ UВХ1 +β∙ UВХ2): где α=5 ; β=6 .

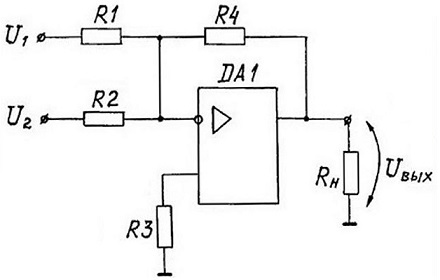

Рис. Схема сумматора
Ответ
Для реализации заданной функции используем инвертирующий сумматор. Он строится на основе инвертирующего усилителя на ОУ и предназначен для формирования на выходе напряжения, равного усиленной алгебраической сумме нескольких входных напряжений, т. е. выполняет математическую операци...
