Рассчитать токи и напряжения высших гармоник на сборных шинах напряжением: 10 кВ промышленного предприятия, которое питается от энергосистемы через понижающий трансформатор

16 октября 2025
Электроника, электротехника, радиотехника

Условие:

Рассчитать токи и напряжения высших гармоник на сборных шинах напряжением: 10 кВ промышленного предприятия, которое питается от энергосистемы через понижающий трансформатор Т1 (S_{т. ном}; U_K %) мощность системы S_K; Трансформатор Т1 соединен со сборными шинами через токоограничивающий реактор (I_{P HOM} ; X_P %;) К сборным шинам подключены:N цеховых ТП (S_ТП ; UK ТП %), 1 тиристорный преобразователь частоты ТПЧ (U_d ; I_d ; cos φ). Расчетная активная нагрузка: Р_Р, реактивная: Q_Р; для компенсации реактивной мощности дополнительно подключена конденсаторная батарея: Q_К. (Таблица 1).

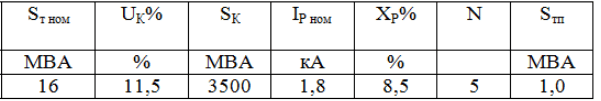

Таблица 1

Решение:

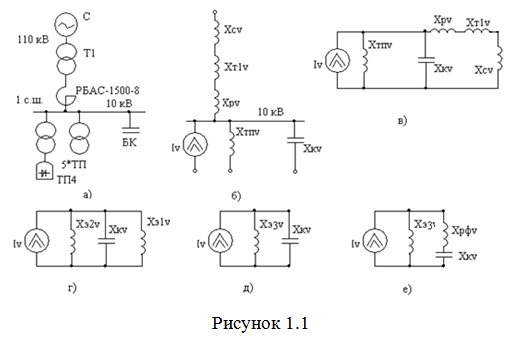

На рис. 1.1, б показана схема замещения, которую преобразуют путем объединения концов всех нагрузочных ветвей, ветвей питающей энергосистемы и вентильных преобразователей. Затем производят свертывание схемы относительно секций сборных шин напряжением 10 кВ, для которых должен быть проведен расчет напряжений и токов высших гармоник (рис. 1.1, в, г, д).
