Условие:
Рассчитать токи и напряжения заданной цепи. Построить векторную диаграмму токов и напряжений.
Дано:
U=1sin7*103t; R1=3кОм; R2=12кОм; C1=0.05 мкФ; C2=12 нФ.

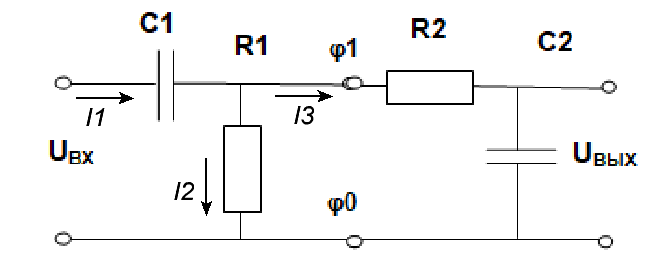

Рис.1. Электрическая схема для расчета.
Решение:

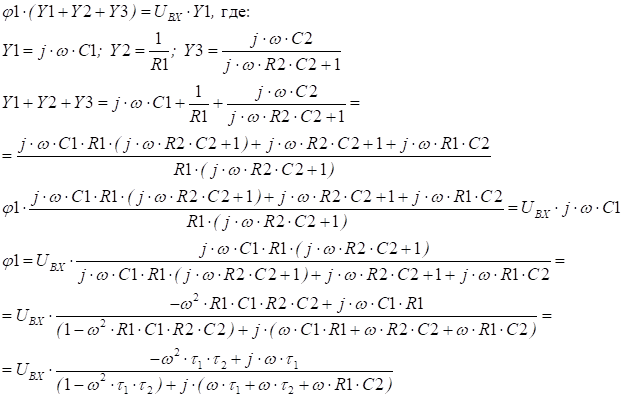

Расчет можно проводить любым из известных методов расчета электрических цепей. Выберем метод узловых потенциалов, так как в схеме только два узла. Потенциал нижнего узла принимаем 0=0 и для узла 1 составляем уравнение.
подставим численные значения : =7*103 рад/сек;
