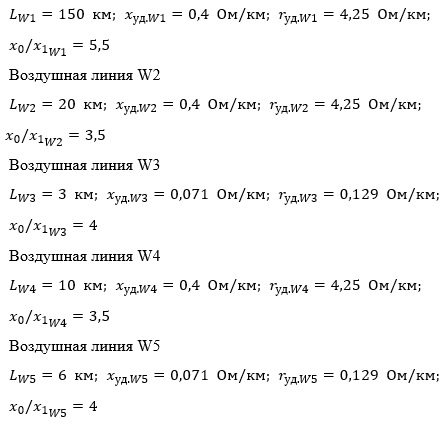

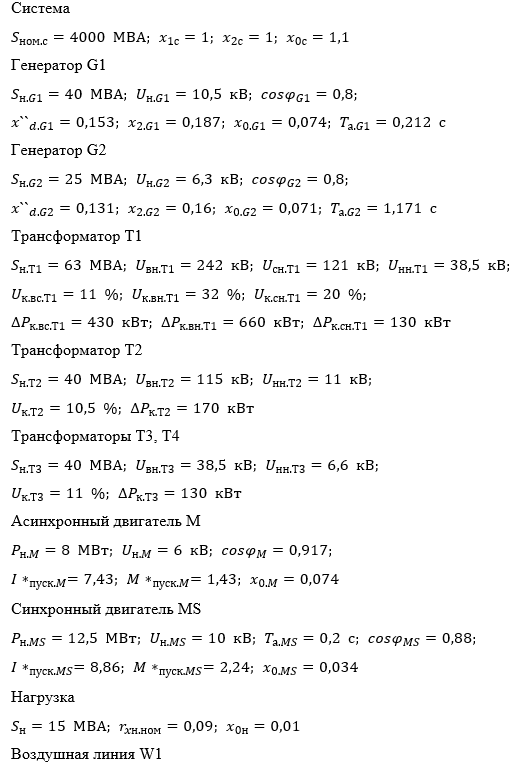

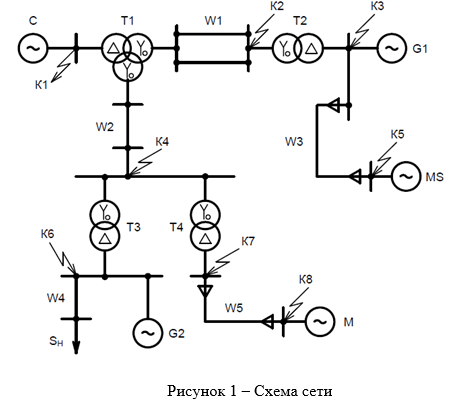

Рассчитать токи трехфазного КЗ в именованных единицах. Система S_(ном.с)=4000 МВА; x_1с=1; x_2с=1; x_0с=1,1 Генератор G1

Начертить в масштабе векторную диаграмму токов и напряжений и пояснить ее построение. Определить характер изменения тока, активной, реактивной мощности в цепи при увеличении частоты тока в цепи в два раза.

Определить параметры контура заземления подстанции (длину и число вертикальных электродов, шаг сетки), обеспечивающие допустимую величину его стационарного сопротивления заземления. Размеры станции: 80 м и 120 м.

1. Составить логическую структуру из логических элементарных элементов И-НЕ, ИЛИ-НЕ, соответствующую заданной логической функции. 2. Построить таблицу истинности данной функции и структуры. Определить возможность существования такой структуры.
