Рассчитать токи трехфазного к.з. в точке К5 Среднее напряжение на шинах Uср кВ Мощность системы МВА/Сопротивление, о.е. Мощность генератора SG

1. Исходную расчетную схему необходимо привести к схеме замещения, при этом необходимо воспользоваться известными схемами замещения для генераторов, трансформаторов и реакторов.

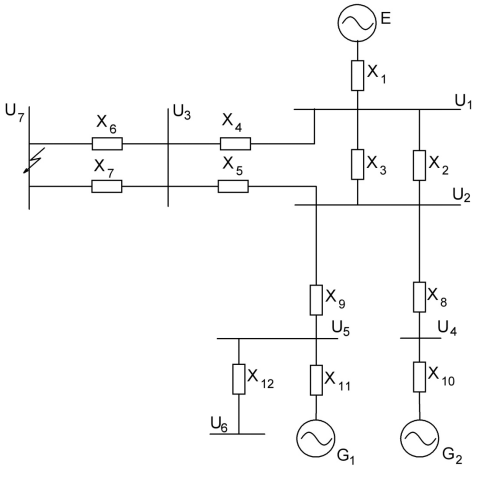

Выполним первой преобразование и приведем полученную схему замещения (рис.1):

Рис.1. Первая схема замещения

Теперь определим полученные на схеме сопротивления, произведя расчет в относительных единицах. Для этого зададимся ба...
