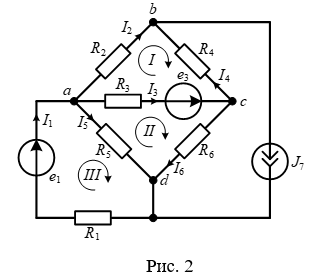

Рассчитать токи в ветвях цепи, схема которой изображена на рис. 2, используя законы Кирхгофа и метод узловых напряжений.

Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная э.д.с. Е. Параметры цепи приведены в таблице.

К сети переменного тока присоединен приемник энергии, имеющий две параллельные ветви с параметрами r1 = 6 Ом, x1 = 8 Ом, r2 = 16 Ом, x2 = 12 Ом. Ток с первой ветви I1 = 22 А. Определить напряжение сети U, полную проводимость Y и ток I всей цепи.

Определите удельные магнитные потери мощности в сердечнике из материала High Flux 14μ при магнитной индукции B=0.1 Тл и частоте f=75 кГц. Ответ дайте в мВт/см3 с точностью до целого значения
