Условие задачи
Для электрической цепи переменного тока, схема которой изображена на рисунке 1, рассчитать токи в ветвях, используя метод узловых потенциалов.

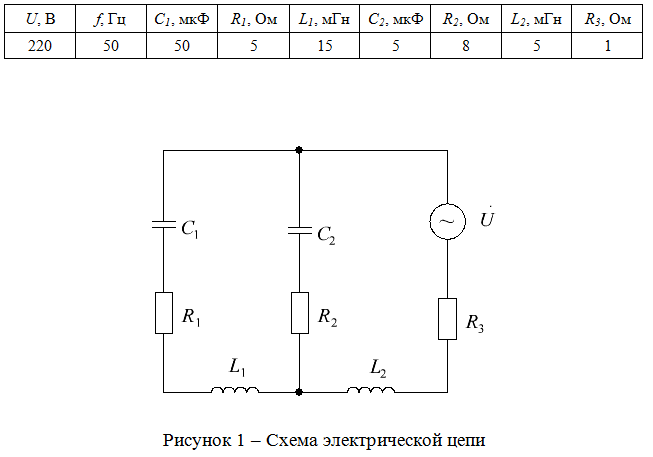

Исходные данные приведены в таблице 1.
Таблица 1 – Исходные данные
Ответ

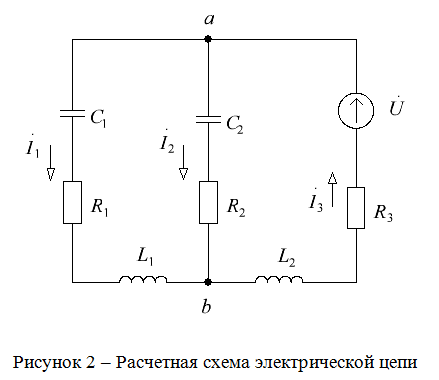

Выбираем произвольно направления токов в ветвях (см. рис. 2).

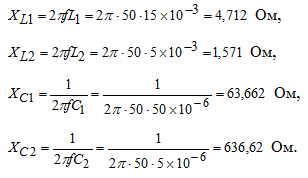

Определим сопротивления реактивных элементов:
Определим комплексные сопротивления ветвей:
