Рассчитать токи в ветвях схемы методом узловых напряжений. Проверку решения задачи осуществить по первому за-кону Кирхгофа для узлов. Параметры схемы: R_1=R_2=R_6=2 кОм; R_3=1 кОм; R_4=5 кОм; R_5=4 кОм; E_1=1 В; J_1=1 мА.
«Рассчитать токи в ветвях схемы методом узловых напряжений. Проверку решения задачи осуществить по первому за-кону Кирхгофа для узлов. Параметры схемы: R_1=R_2=R_6=2 кОм; R_3=1 кОм; R_4=5 кОм; R_5=4 кОм; E_1=1 В; J_1=1 мА.»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать токи в ветвях схемы методом узловых напряжений.
Проверку решения задачи осуществить по первому закону Кирхгофа для узлов.
Параметры схемы:
Схема электрической цепи приведена на рисунке 1.

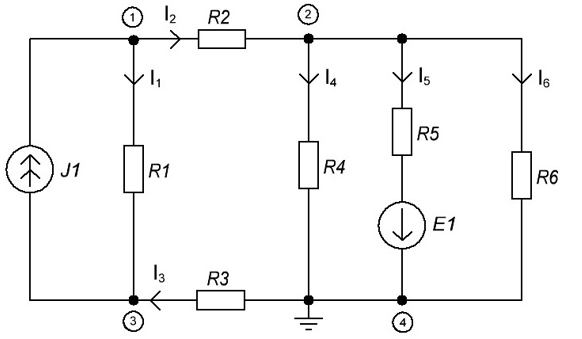

Рисунок 1 – Схема электрической цепи
Решение:
На рисунке 2 приведена расчётная схема электрической цепи, в которой выбраны произвольным образом положительные направления токов в ветвях. В качестве базового узла принят узел 4, т.е. U44=0 В.
Таким образом, необходимо составить систему трёх уравнений для определения трёх неизвестных узловых напряжений.

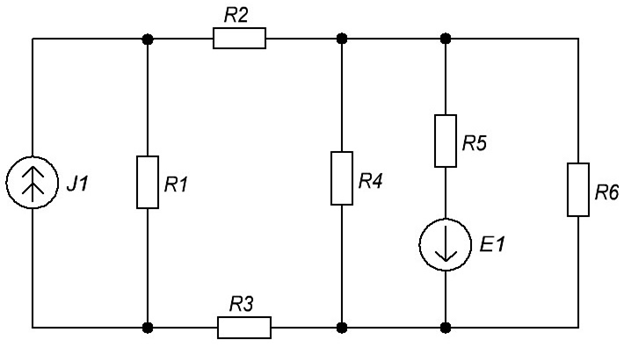

Рисунок 2 Расчётная схема
Составим систему уравнений по методу узловых напряжений:
