Рассчитать токи в ветвях схемы методом узловых напряжений. Проверку решения задачи осуществить по первому закону Кирхгофа для узлов. Параметры схемы: R_1=R_5=1 кОм; R_2=2 кОм; R_3=R_4=5 кОм; E_1=E_2=2 В; J_1=1 мА.
«Рассчитать токи в ветвях схемы методом узловых напряжений. Проверку решения задачи осуществить по первому закону Кирхгофа для узлов. Параметры схемы: R_1=R_5=1 кОм; R_2=2 кОм; R_3=R_4=5 кОм; E_1=E_2=2 В; J_1=1 мА.»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать токи в ветвях схемы методом узловых напряжений.
Проверку решения задачи осуществить по первому закону Кирхгофа для узлов.
Параметры схемы:

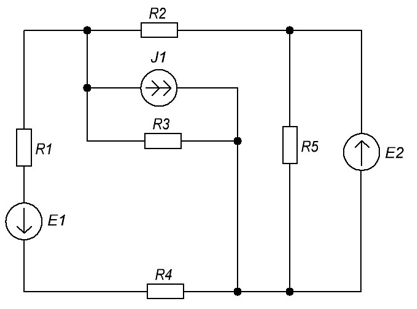

Схема электрической цепи приведена на рисунке 3.
Рисунок 3 – Схема электрической цепи
Решение:

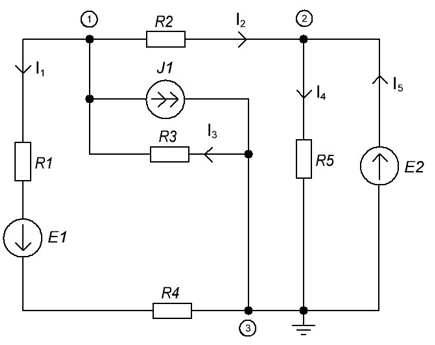

На рисунке 4 приведена расчётная схема электрической цепи, в которой выбраны произвольным образом положительные направления токов в ветвях.
В качестве базового узла принят узел 3, т.е. U33=0 В.
Тогда U22=E2=2 В.
Таким образом, необходимо составить одно уравнение для определения неизвестного узлового напряжения.
Рисунок 4 Расчётная схема
Составим уравнение для определения неизвестного узлового нап...
