Рассчитать токи в ветвях заданной схемы методом преобразования. Проверку правильности решения провести методом баланса мощностей.
«Рассчитать токи в ветвях заданной схемы методом преобразования. Проверку правильности решения провести методом баланса мощностей.»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать токи в ветвях заданной схемы методом преобразования. Проверку правильности решения провести методом баланса мощностей.
Рис.3.1. Заданная схема
Дано: Е1=30 В, R1=18 Ом, R2=3,4 Ом, R3=11,5 Ом, R4=18,5 Ом, R5=39 Ом, R6=18 Ом.
Решение:
Заменим один из треугольников схемы (сопротивления R2, R3,R4) на эквивалентную звезду.

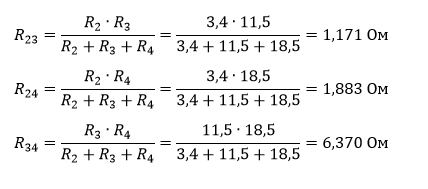

Сопротивления звезды рассчитаем по формулам:
Полученная в результате схема будет иметь вид (рис.3.2):
Рис.3.2. Пр...
