Рассчитать токи в ветвях заданной схемы методом узловых потенциалов (методом двух узлов). Проверку правильности решения провести по первому закону Кирхгофа.
«Рассчитать токи в ветвях заданной схемы методом узловых потенциалов (методом двух узлов). Проверку правильности решения провести по первому закону Кирхгофа.»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать токи в ветвях заданной схемы методом узловых потенциалов (методом двух узлов). Проверку правильности решения провести по первому закону Кирхгофа.
Рис.2.1. Заданная схема
Дано: Е1=30 В, Е3=20 В, Е4=40 В, R1=18 Ом, R2=3,4 Ом, R3=11,5 Ом, R4=18,5 Ом, R5=39 Ом.
Решение:

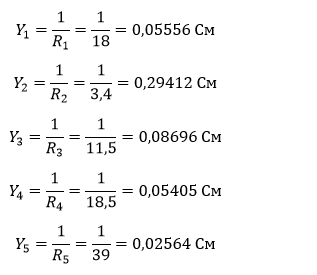

Находим проводимости пяти имеющихся в схеме ветвей.

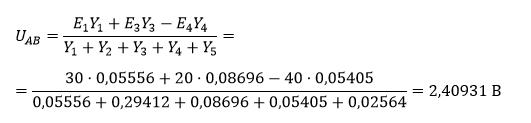

Находим величину межузлового напряжения между обозначенными на схеме узлами А и В (рис.2.2)
