Условие:

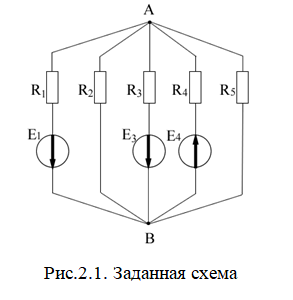

Рассчитать токи в ветвях заданной схемы методом узловых потенциалов (методом двух узлов). Проверку правильности решения провести по первому закону Кирхгофа.
Дано: Е1=200 В, Е3=160 В, Е4=140 В, R1=21,4 Ом, R2=8,5 Ом, R3=8 Ом, R4=4,2 Ом, R5=21,5 Ом.
Решение:
Находим проводимости пяти имеющихся в схеме ветвей.

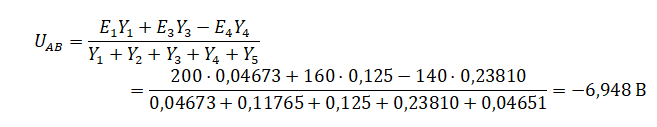

Находим величину межузлового напряжения между обозначенными на схеме узлами А и В (рис.2.2)
