Рассчитать: токи во всех ветвях схемы. падение напряжений на каждом из резисторов. мощность, развиваемую источником энергии и мощность, рассеиваемую на нагрузке . Проверить правильность решения методом баланса мощностей.
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи постоянного тока, составленной из резистивных элементов, изображённой на рисунке 2.1,рассчитать:
1. Токи во всех ветвях схемы.
2. Падение напряжений на каждом из резисторов.
3. Мощность, развиваемую источником энергии (Рист ) и мощность, рассеиваемую на нагрузке (Рнагр ).
4. Проверить правильность решения методом баланса мощностей.

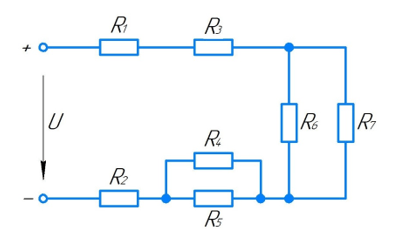

Рисунок 2.1 – Исследуемая схема электрической цепи
Параметры конденсаторов приведены в таблице 2.1.

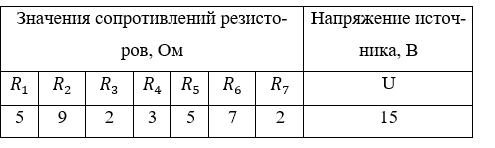

Таблица 2.1 – Параметры электрической цепи
Решение:
Изобразим на рисунке 2.2 направления токов во всех ветвях исследуемой схемы.

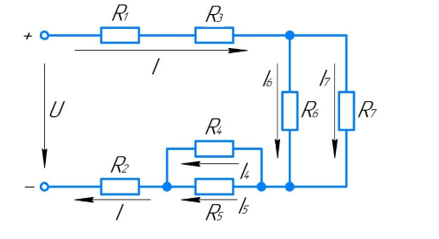

Рисунок 2.2 Расчётная схема электрической цепи
Определим эквивалентное сопротивление цепи. Покажем на рисунке 2.3. первый этап преобразования схемы.
