Рассчитать: токи во всех ветвях схемы, падение напряжений на каждом из резисторов, мощность, развиваемую источником энергии и мощность, рассеиваемую на нагрузке. Проверить правильность решения методом баланса мощностей.
«Рассчитать: токи во всех ветвях схемы, падение напряжений на каждом из резисторов, мощность, развиваемую источником энергии и мощность, рассеиваемую на нагрузке. Проверить правильность решения методом баланса мощностей.»
- Электроника, электротехника, радиотехника
Условие:

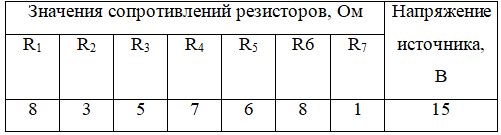

Для электрической цепи постоянного тока, составленной из резистивных элементов, дана схема (см. ниже), по заданным в таблице параметрам рассчитать:
1) Токи во всех ветвях схемы.
2) Падение напряжений на каждом из резисторов.
3) Мощность, развиваемую источником энергии (Рист) и мощность, рассеиваемую на нагрузке (Рнаг).
4) Проверить правильность решения методом баланса мощностей.

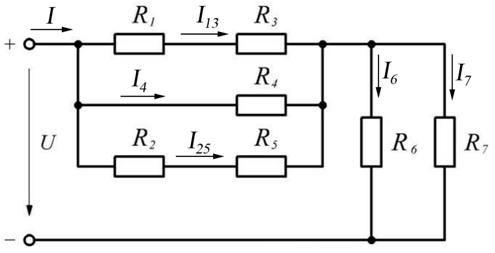

Исходная схема для расчета цепи постоянного тока.
Решение:
1) Токи во всех ветвях схемы.
Резисторы R1 и R3 соединены последовательно, поэтому общее сопротивление:
Резисторы R13 и R4 соединены параллельно, поэтому общее сопротивление этих ветвей:
Ре...
