Решение задачи
Рассчитать трехфазную электрическую цепь при соединении фаз приемника звездой.
- Электроника, электротехника, радиотехника
Условие:
Рассчитать трехфазную электрическую цепь при соединении фаз приемника звездой.
В трехфазной цепи, соединенной звездой, определить активные сопротивления фаз, фазные токи, ток в нулевом проводе, мощности, потребляемые каждой фазой и всей цепью. Начертить схему трехфазной электрической цепи согласно данным своего варианта.
Построить в масштабе векторную диаграмму.

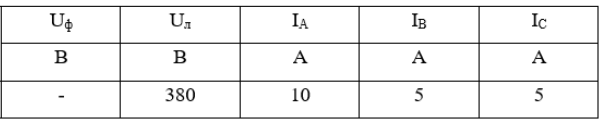

Таблица 5 – Исходные данные
Решение:

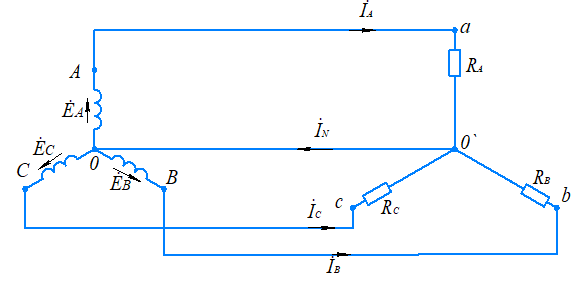

Рисуем схему цепи, обозначаем на ней токи:
Определим активные сопротивления фаз:
;
