Рассчитать в заданном диапазоне частот первичные и вторичные параметры передачи цепи симметричного (коаксиального) кабеля
- Электроника, электротехника, радиотехника
Условие:
Рассчитать в заданном диапазоне частот первичные и вторичные параметры передачи цепи симметричного (коаксиального) кабеля. Расчет указанных параметров выполняется на 5 частотах, равномерно распределенных в заданном диапазоне, начиная от fн до fв. В заключение построить графики частотных зависимостей рассчитанных параметров.

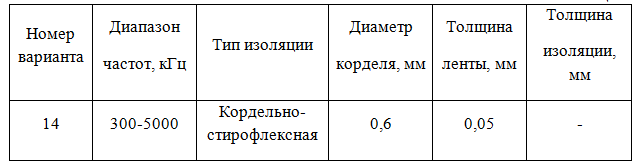

Исходные данные приведены в табл. 1.1.
Таблица 1.1
Токопроводящая жила – медная, диаметром 1,1 мм
Решение:
Расчет первичных параметров передачи цепи симметричного кабеля
Расчет параметров передачи цепи выполняется для симметричного кабеля звездной скрутки.

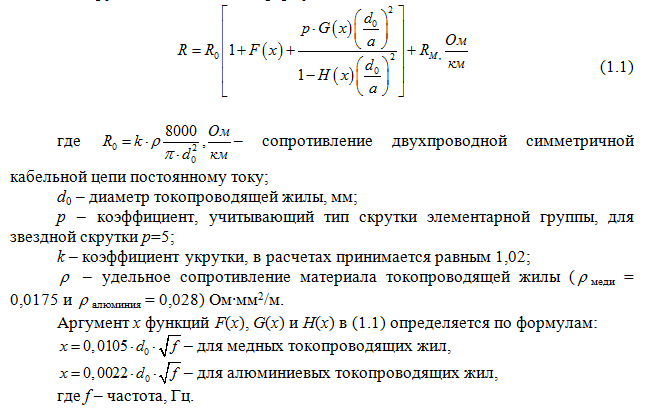

Активное сопротивление цепи переменному току симметричного кабеля звездной скрутки вычисляется по формуле:
Значения функций F(x), G(x) и H(x) определяются по табл. 1.2 МУ. Если значение аргумента x не совпадает с приведенными в табл. 1.2 МУ значениями, ...
