Условие задачи

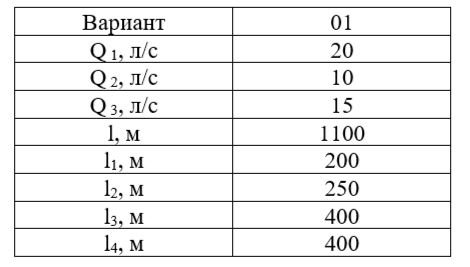

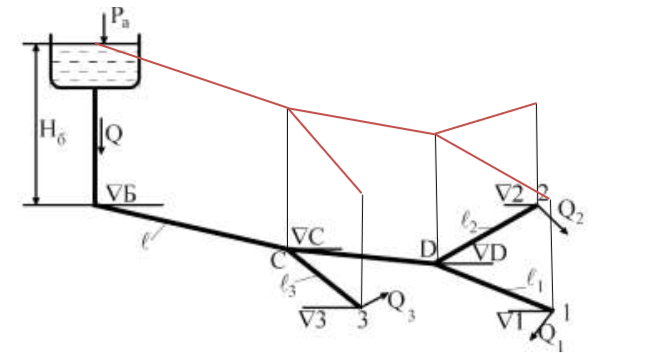

Рассчитать водопроводную сеть согласно схеме и определить минимальную высоту водонапорной башни Нб, если свободный напор у потребителей должен быть не меньше 10 м, а геодезические отметки соответствующих точек равны: Δб = 25, Δс = 21, Δд = 18, Δ1 = 17, Δ2 = 16, Δ3 = 15. Построить напорную линию.
Ответ

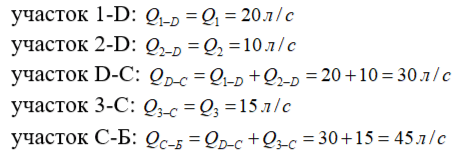

Определим расчетные расходы на всех участках. Так как расходы в точках С и D не заданы по условию, то считаем, что они отсутствуют. Тогда расходы на участках будут равны
Определим диаметры труб. Воспользуемся табл. VIII [2]
участок 1: d1=200 мм;
участок 2: d2=125 мм;
участок 3: d3=200 мм;
участок 4: d4=150 мм;
участок 5: d5=250 мм;
Считаем трубы нормальными.
Потери напора определим по формуле
