Условие задачи
. Необходимо рассчитать выпрямитель по следующим исходным параметрам:
Форма питающего напряжения – синусоидальный сигнал с действующим напряжением U1 = 220 В и частотой f = 50 Гц.
Сопротивление нагрузки RН = 135 Ом,
среднее напряжение на нагрузке Ud = 10 В,
допустимая погрешность напряжения Ud – ΔUН = ± 6% ,
коэффициент пульсаций по первой гармонике напряжения нагрузки kП1Н =0,01.
Схема выпрямителя – однофазный мостовой.
Ответ
Нарисуем структурную схему выпрямителя.

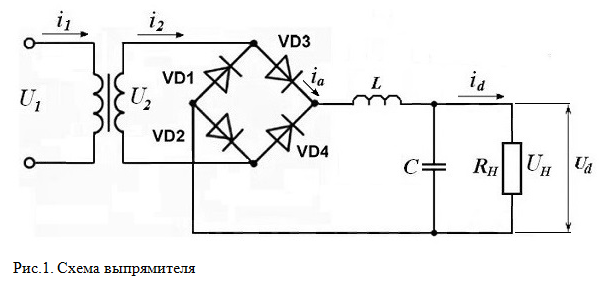

Исходя из заданной схемы выпрямителя (однофазный мостовой) нарисуем его электрическую схему.
Однофазная мостовая схема выпрямителя наиболее эффективно использует ...
