Условие задачи
Рассчитать характеристики трехфазного трансформатора по паспортным данным (табл.1).
1.Для заданного варианта начертить схему замещение одной фазы трансформатора и рассчитать ее параметры.
2. Рассчитать и построить график зависимости КПД от коэффициента нагрузки трансформатора β =0; 0,2; 0,4; 0,6; 0,8;1,0; 1,2; 1,4 при
3. Рассчитать и построить график изменения напряжения на вторичной обмотке
4. Для коэффициента нагрузки β=1 и коэффициента мощности cos φ2=0,7 построить векторную диаграмму одной фазы трансформатора.

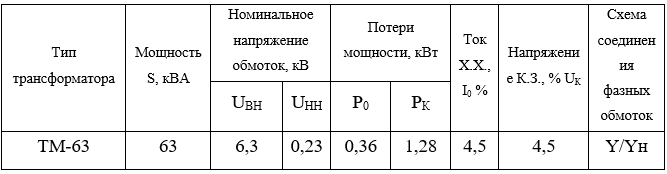

Таблица 1 – Исходные данные для расчета
Ответ

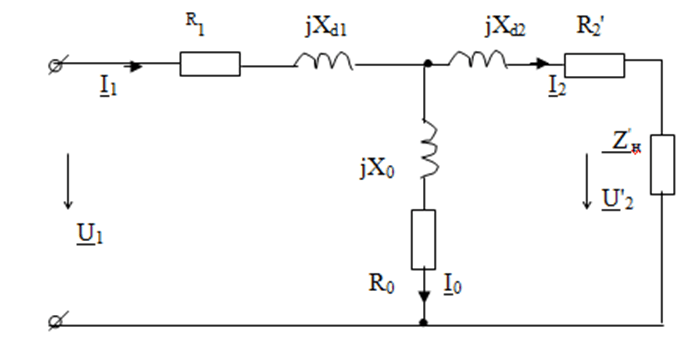

1. Начертить схему замещения одной фазы трансформатора и рассчитать ее параметры.
Определим номинальный ток первичной обмотки по формуле:
Так как соединение обмоток ВН звезда, то линейный ток равен фаз...
