Условие:

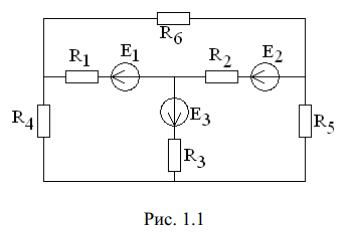

Рассчитать заданную электрическую цепь. При этом:
1. Указать условные положительные направления токов в ветвях и
напряжений на резисторах;
2. Определить токи в ветвях, используя метод контурных токов или
метод непосредственного применения законов электрических цепей по
своему усмотрению. Обосновать выбор метода;
3. Рассчитать мощности всех источников и приемников в электрической
цепи;
4. Составить баланс мощности;
5. Указать режимы работы источников электроэнергии (генерирование, потребление)
Решение:

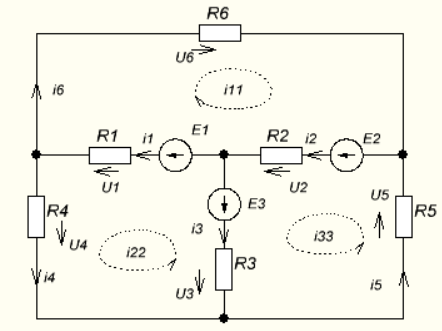

1. Укажем на схеме условно-положительные направления токов ветвей и падений напряжений на резисторах.
2. Т.к. в цепи 6 ветвей и 6 неизвестных токов, то система уравнений по законам Кирхгофа будет включать 6 уравнений. В цепи 3 независимых контура, следовательно, систему уравнений по методу контурных токов будет включать 3 неизвестных уравнения. Следовательно, определим токи ветвей методом контурных...
