Для заданной схемы выполнить анализ методом контурных токов и методом узловых потенциалов. Сравнить полученные результаты.

«Для заданной схемы выполнить анализ методом контурных токов и методом узловых потенциалов. Сравнить полученные результаты.»
  • Электроника, электротехника, радиотехника

Условие:

1. Для заданной схемы выполнить анализ методом контурных токов и методом узловых потенциалов. Сравнить полученные результаты.

2. Проверить баланс мощностей.

3. Построить ТВДН для всех внутренних контуров и для внешнего контура.

4. Построить ВДТ для всех узлов.

5. Определить показания ваттметров.

6. Определить показание вольтметра.

7. Построить на одном графике и  . Проверить на построенном графике выполняемость первого закона Кирхгофа.

Исходные данные приведены в таблицах 1 и 2.

Таблица 1 – Исходные данные

Таблица 1 – Исходные данные

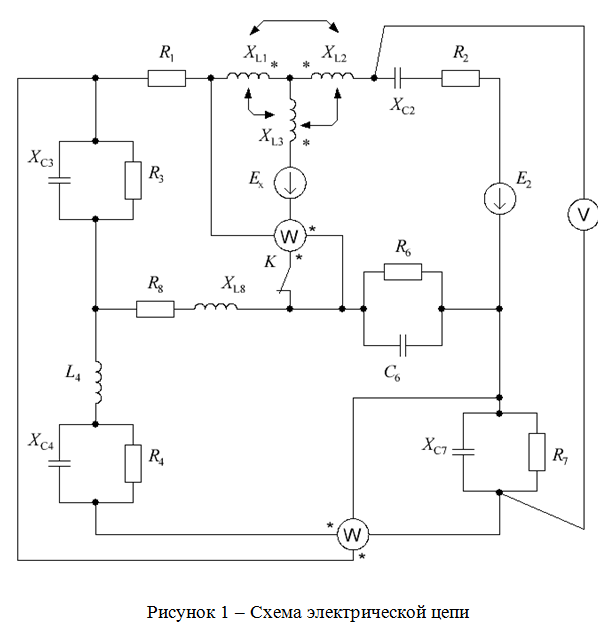

Схема электрической цепи изображена на рисунке 1.

Решение:

1. Составление расчетной электрической цепи и определение параметров ее схемы замещения

Изобразим расчетную схему электрической цепи без измерительных приборов, обозначим токи в ветвях цепи (см. рис. 2).

Определим сопротивления реактивных элементов, параметры которых заданы в виде индуктивностей и емкостей:
