Рассчитать защиту (МТЗ и МТО) от междуфазных КЗ линии W1. Исходные данные – напряжение линии 110 кВ., мощность энергосистемы SС1= 1200 МВА, сопротивление энергосистемы хС1= 0,8 о.е., мощность трансформатора SНОМ.Т= 10 МВА, напряжение короткого замыкания

«Рассчитать защиту (МТЗ и МТО) от междуфазных КЗ линии W1. Исходные данные – напряжение линии 110 кВ., мощность энергосистемы SС1= 1200 МВА, сопротивление энергосистемы хС1= 0,8 о.е., мощность трансформатора SНОМ.Т= 10 МВА, напряжение короткого замыкания»
  • Электроника, электротехника, радиотехника

Условие:

Рассчитать защиту (МТЗ и МТО) от междуфазных КЗ линии W1. Исходные данные – напряжение линии 110 кВ., мощность энергосистемы SС1= 1200 МВА, сопротивление энергосистемы хС1=   0,8 о.е.,  мощность трансформатора SНОМ.Т= 10 МВА, напряжение короткого замыкания uк=10,5 %, длина линии W1 lW1=25 км.

Выбрать трансформаторы тока, реле, указать уставки. Вычертить принципиальную схему.

Решение:

Найдем токи КЗ в относительных единицах:
Начертим схему замещения:

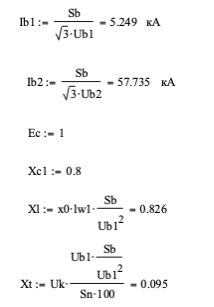

Рассчитаем параметры схемы замещения:

Токи КЗ равны:
