Рассчитать зависимость максимального напряжения на силовом автотрансформаторе от крутизны фронта набегающей волны, определить длину опасной зоны и защищенного подхода.

3 февраля 2025
Электроника, электротехника, радиотехника

Условие:

Рассчитать зависимость максимального напряжения на силовом автотрансформаторе от крутизны фронта набегающей волны, определить длину опасной зоны и защищенного подхода. Определить ожидаемое число повреждений изоляции оборудования на подстанции (ОРУ-1 и ОРУ-2, рис.1) от ударов молнии в ЛЭП в пределах защищенного подхода.

Исходные данные:

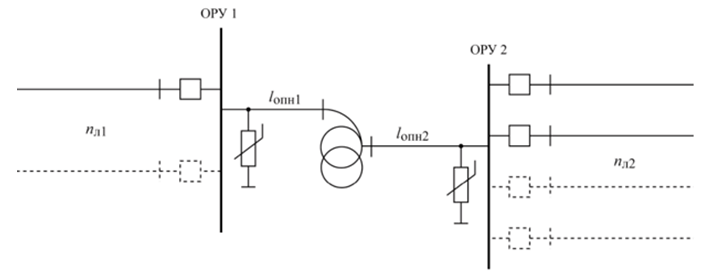

Рис.1. Упрощенная схема подстанции

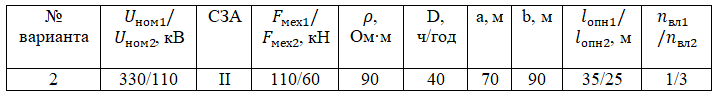

Исходные данные к типовому расчету

Таблица 1

Исходные данные, зависящие от класса напряжения

Таблица 2

Решение:

Выбор типа опор, марки проводов и молниезащитных тросов.

Будем выбирать опоры по справочнику по электрическим установкам высокого напряжения, учитывая заданный пролет. Т.к. у нас нет данных о номере района по гололеду, выберем IV район как самый крайний случай.

ПС 220 кВ:

Выбираем промежуточную одноцепную свободностоящую металлическую опору К330 - 1 исходя из заданного пролета
