Условие задачи

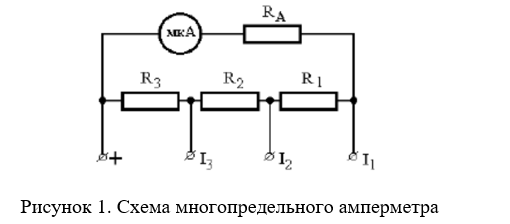

Рассчитать значения сопротивлений резисторов R1, R2 и R3 многопредельного шунта для расширения пределов измерения магнитоэлектрического микроамперметра с током полного отклонения I0 = 50 мкА и внутренним сопротивлением R0=5000 Ом. Новые пределы измерения токов: I1, I2 и I3 (I1 < I2 < I3). Исходные данные для расчёта:
Ответ
На пределе измерения ток протекает через все три резистора Таким образом, на этом пределе измерения суммарное сопротивление шунта равно:
