Условие задачи
Расставить на территории ОРУ молниеотводы для защиты электрооборудования от прямых ударов молнии, определив их минимально необходимое число и высоту.

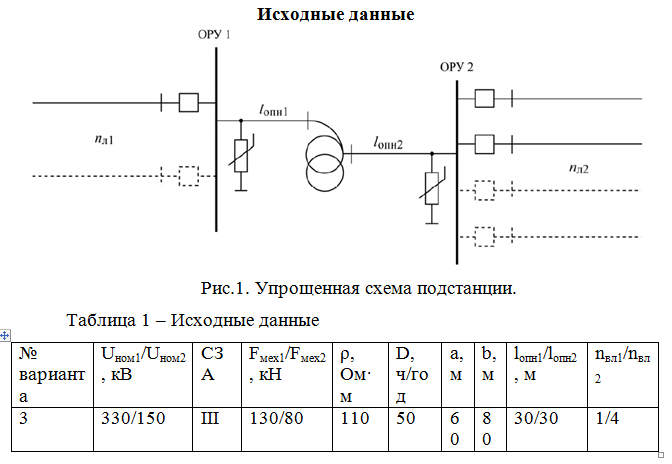

Uном1 и Uном2 – номинальные напряжения ОРУ 1 и ОРУ 2 соответственно;
СЗА– степень загрязнения в районе расположения подстанции и воздушных линий; и Fмех2– механические нагрузки на гирлянды изоляторов классов напряжения Uном1 и
Uном2 соответственно;
ρ– измеренное при средней влажности почвы удельное сопротивление грунта в районе
расположения подстанции;
D– число грозовых часов в году в районе прохождения линии и расположения подстанции;
a и b– габариты подстанции;
lопн1 и lопн2– расстояния от защищаемого объекта до ОПН в ОРУ 1 и ОРУ 2 соответственно;
nвл1 и nвл2– число воздушных линий электропередачи, подходящих к ОРУ 1 и ОРУ 2.
Исходные данные, зависящие от класса напряжения:
lпр – длина пролета воздушных линий;
hx – высота портала ОРУ;
Стр – входная емкость защищаемого оборудования (силового трансформатора);
Uисп.пги – нормированные значения испытательного напряжения полного грозового импульса для силовых трансформаторов;
волновое сопротивление воздушной линии и ошиновки ОРУ.
Ответ
Зона защиты одиночного стержневого молниеотвода высотой h150 м представляет собой круговой конус с вершиной на высоте h0h, сечение которого на высоте hx имеет радиус rx.
- высота портала ОРУ высшего напряжения
