Условие:
Расставить на территории ОРУ молниеотводы для защиты электрооборудования от прямых ударов молнии в ЛЭП в пределах защищаемого подхода.
Исходные данные:

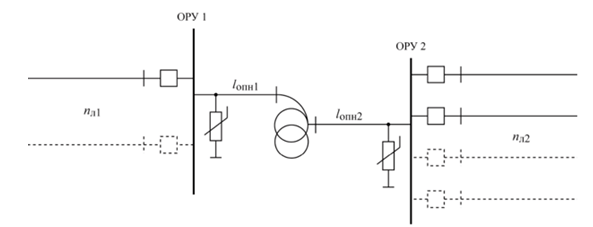

Рис.1. Упрощенная схема подстанции
Исходные данные к типовому расчету
Таблица 1
Исходные данные, зависящие от класса напряжения
Таблица 2
Решение:
Высота вершины молниеприемника примем:
где - высота порталов ОРУ большего класса напряжения, в нашем случае (по исходным данным, зависящим от класса напряжения). (В последующих расчётах примем обозначение ).
