Разработать и нарисовать в масштабе 10:1 топологию тонкоплёночной гибридной интегральной схемы на основе бескорпусного операционного усилителя, изготавливаемую методом катодного напыления тонких
- Электроника, электротехника, радиотехника
Условие:
Разработать и нарисовать в масштабе 10:1 топологию тонкоплёночной гибридной интегральной схемы на основе бескорпусного операционного усилителя, изготавливаемую методом катодного напыления тонких плёнок через свободную маску.
Рисунок 1 – Генератор прямоугольных импульсов
Значения элементов: R1=10 кОм; R2=100 кОм; R3=20 кОм; С1=10000 пФ
Решение:
Обозначения выводов и размеры бескорпусного ОУ показаны на рисунке 2 .

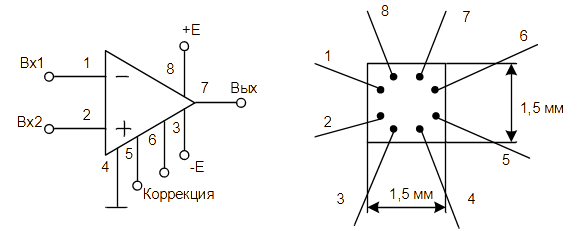

Рисунок 2 - Обозначения выводов и размеры бескорпусного ОУ
Преобразуем заданную электрическую схему таким образом, чтобы все внешние выводы находились на краю длинных сторон подложки и были исключены пересечения плёночных проводников. Для этого заменим взаимные пересечения плёночных проводников пересечением плёнки и выводов навес...
