Условие:

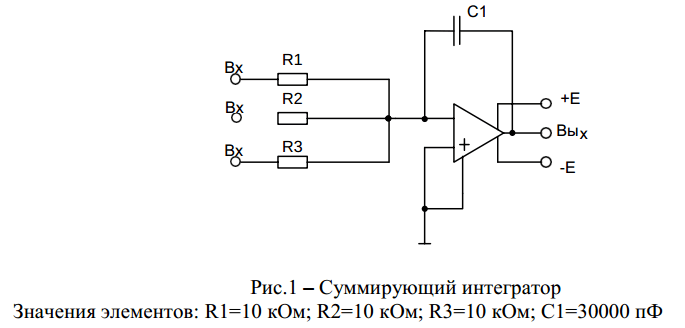

Разработать и нарисовать в масштабе 10:1 топологию тонкоплёночной гибридной интегральной схемы на основе бескорпусного операционного усилителя, изготавливаемую методом термического напыления тонких плёнок через свободную маску.
Решение:

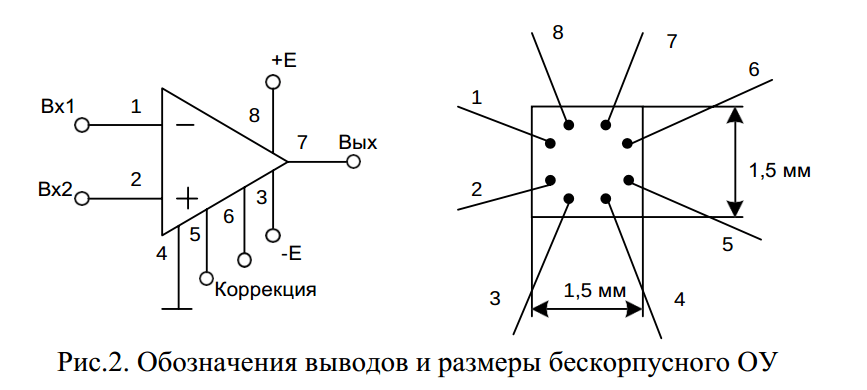

Обозначения выводов и размеры бескорпусного ОУ показаны на рис.2 .
Преобразуем заданную электрическую схему таким образом, чтобы все внешние выводы находились на краю длинных сторон подложки и были исключены пересечения плёночных проводников. Для этого заменим взаимные пересечения плёночных проводников пересечением плёнки и выводов навесного бескорпусного ОУ.
