Разработать схему электронного устройства, реализующего функцию Y суммирования 3 входных сигналов a, b и с. Количество операционных усилителей не ограничено. Амплитуда входных сигналов не более 2В (питание ОУ ±12В). Вид функции где a=V1; b=V2; c=V3;
«Разработать схему электронного устройства, реализующего функцию Y суммирования 3 входных сигналов a, b и с. Количество операционных усилителей не ограничено. Амплитуда входных сигналов не более 2В (питание ОУ ±12В). Вид функции где a=V1; b=V2; c=V3;»
- Электроника, электротехника, радиотехника
Условие:

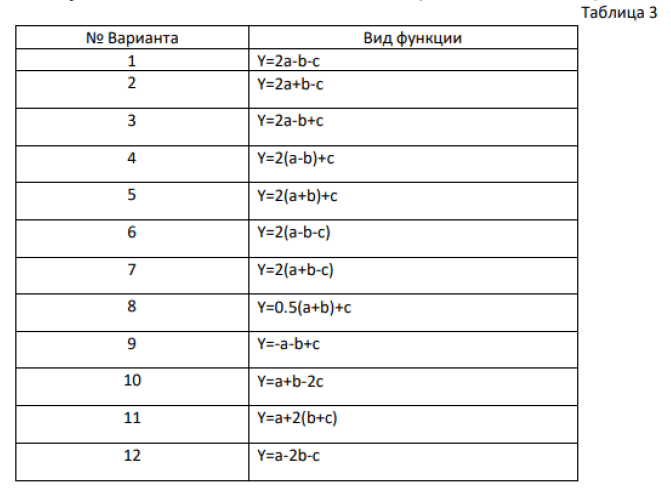

Разработать схему электронного устройства, реализующего функцию Y суммирования 3 входных сигналов a,b и с в соответствии с исходными данными таблицы 3.
Количество операционных усилителей не ограничено.
Амплитуда входных сигналов не более 2В (питание ОУ ±12В).

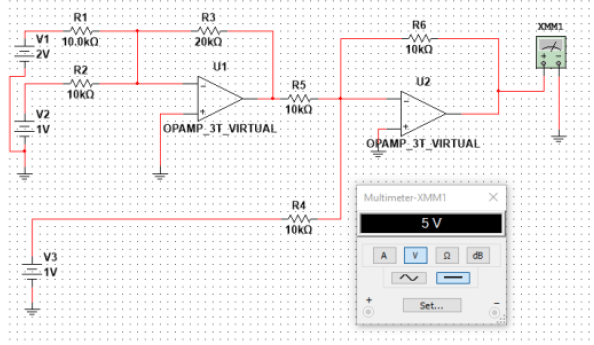

Пример электронного устройства, реализующего функцию Y=2(a+b)-c, показан на рисунке 3.
Рисунок 3. Пример реализации электронного устройства, где: a=v1;b=v2;c=v3; Y- выход операционного усилителя U2
Решение:
Разработка схемы в среде
.
Сначала соберем схему электронного устройства, реализующего функцию Y1=2(b+c), как по...
