Условие:
Разработать схему электронного устройства, реализующего функцию Y суммирования 3 входных сигналов a, b и с в соответствии с исходными данными таблицы 3. Количество операционных усилителей не ограничено. Амплитуда входных сигналов не более 2В (питание ОУ ±12В).

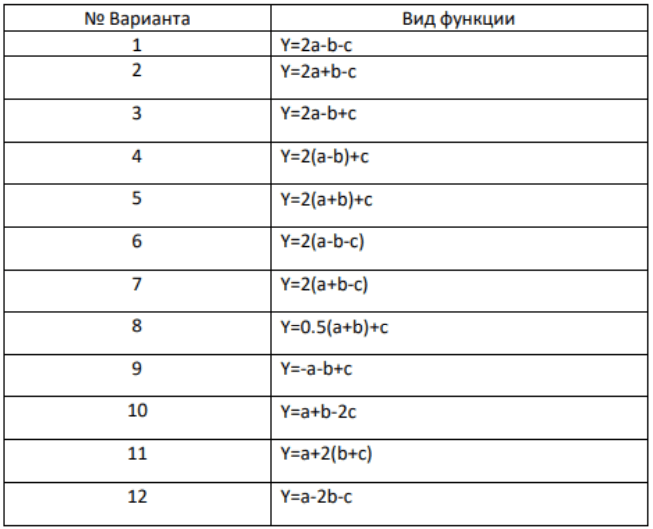

Таблица 3

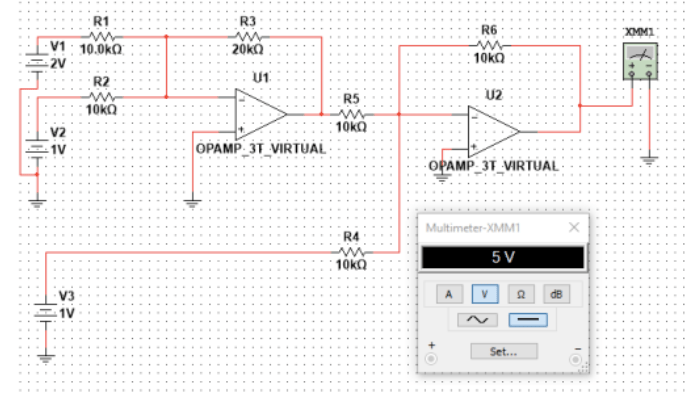

Пример электронного устройства, реализующего функцию
показан на рисунке 3.
Рисунок 3. Пример реализации электронного устройства, где:
- выход операционного усилителя
Решение:
Разработка схемы в среде
Сначала соберем схему электронного устройства, реализующего функцию
как показано на рисунке 3.1
