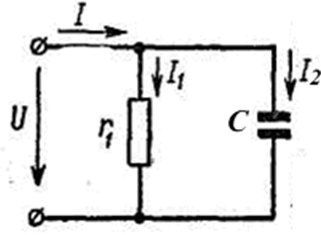

Разветвленная цепь переменного тока содержит две параллельные ветви (рис.2.1), сопротивления которых заданы в таблице вариантов.

Разветвленная цепь переменного тока содержит две параллельные ветви (рис.2.1), сопротивления которых заданы в таблице вариантов.

Определить следующие величины, относящиеся к данной цепи, если сведения о них отсутствуют в табл. 4:

1) токи в параллельных ветвях I₁ и I₂ и ток в неразветвленной части цепи I;

2) напряжение U, приложенное к цепи;

3) углы сдвига фаз, φ₁, φ₂ и φ (величину и знак);

4) активные и реактивные мощности в каждой ветви P₁, P₂, Q₁, Q₂;

5) активную, реактивную и полную мощности, потребляемые всей цепью Р, Q, S. Начертить в масштабе векторную диаграмму и пояснить ее построение.

Таблица 1. Исходные данные
