Разветвленная цепь переменного тока содержит две ветви, в которых находятся активные и реактивные сопротивления (R1, X1, R2, X2). Характер реактивных элементов задан в таблице 4.
«Разветвленная цепь переменного тока содержит две ветви, в которых находятся активные и реактивные сопротивления (R1, X1, R2, X2). Характер реактивных элементов задан в таблице 4.»
- Электроника, электротехника, радиотехника
Условие:
Разветвленная цепь переменного тока содержит две ветви, в которых находятся активные и реактивные сопротивления (R1, X1, R2, X2). Характер реактивных элементов задан в таблице 4. К цепи приложено действующее напряжение U, токи в ветвях I1, I2. Составить схему цепи согласно задания.
Определить: ток в неразветвленной части цепи, мощность в ветвях и всей цепи (Р1, Р2, Р – активные, Q1, Q2, Q –реактивные, S1, S2, S – полные).

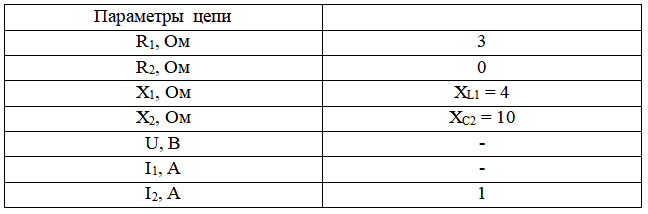

Таблица 4
Решение:
Составим схему цепи согласно исходных данных (рис.1):
Рис.1. Расчетная схема
Полные сопротивления ветвей:
По заданному току второй ветви находим напряжения этой ветви.
