Условие задачи
Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих различные элементы (резисторы, индуктивности, емкости). Номер рисунка, значения всех сопротивлений, а также один дополнительный параметр заданы в таблице.
Начертить схему цепи и определить следующие величины:
1) полные сопротивления цепи в обеих ветвях;
2) токи в обеих ветвях;
3) ток в неразветвленной части цепи;
4) угол сдвига фаз (по величине и знаку);
5) активную реактивную и полную мощности цепи.
Построить в масштабе векторную диаграмму цепи.

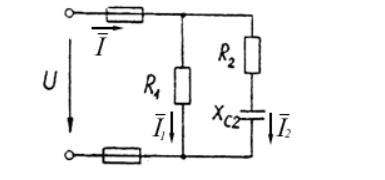

Рис.2.1. Разветвленная цепь переменного тока

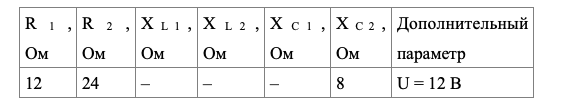

Таблица 2
Ответ
1. Определяем полные сопротивления ветвей.

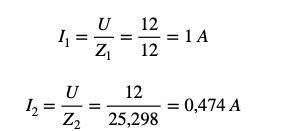

2. Определяем токи в ветвях.
3. Определяем углы сдвига фаз в ветвях.
