Разветвленная магнитная цепь (см. рис. 1) представляет собой трехстержневой сердечник из листов электротехнической стали, кривая намагничивания которой представлена в таблице 1. Для этой цепи необходимо выполнить следующее: 1. Начертить эквивалентную
- Электроника, электротехника, радиотехника
Условие:

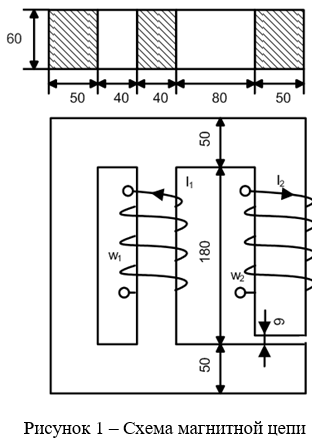

Разветвленная магнитная цепь (см. рис. 1) представляет собой трехстержневой сердечник из листов электротехнической стали, кривая намагничивания которой представлена в таблице 1. Для этой цепи необходимо выполнить следующее:
1. Начертить эквивалентную схему магнитной цепи, указав на ней направление магнитных потоков и магнитодвижущих сил (мдс);
2. Составить систему уравнений по законам Кирхгофа для магнитной цепи;
3. Определить магнитные потоки в стержнях, магнитное напряжение и значение магнитной индукции в воздушном зазоре.

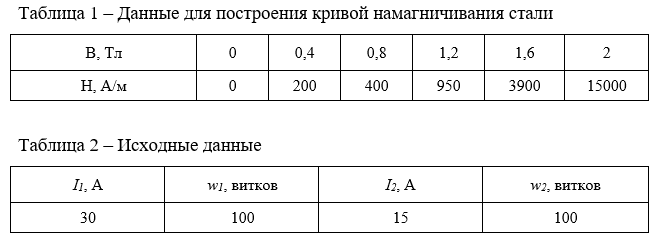

Размеры магнитной цепи на рисунке 1 указаны в мм. В таблице 2 даны величины токов и число витков обмотки.
При расчете цепи потоками рассеяния пренебречь.
Решение:

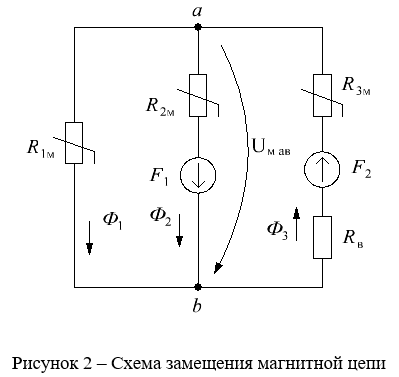

Составим расчетную схему замещения магнитной цепи (см. рис. 2).
Запишем систему уравнений по законам Кирхгофа, используя схему замещения магнитной цепи:
Рассчитаем магнитные потоки в ветвях магнитопрово...
