Условие:

«Релейная защита и автоматика понизительной подстанции»

Содержание работы:

1. Уточнить схему подстанции в соответствии с индивидуальным вариантом: схема РУ ВН, тип трансформатора, число секций на РУ НН, число отходящих КЛ.

2. Выбрать выключатель, кабель и трансформатор тока для присоединения РУ НН в соответствии с заданием.

3. Рассчитать токи короткого замыкания в максимальном и минимальном режиме на РУ ВН и НН подстанции, а также за отходящей КЛ. Если задана мощность ТСН или двигателя, то рассчитать токи КЗ дополнительно и для этих присоединений.

4. Выбрать для заданного присоединения микропроцессорный терминал релейной защиты. Описать назначение терминала, его технические характеристики, функции защиты и автоматики.

В соответствии с индивидуальным заданием для Варианта №11:

U_ВН=220 кВ, РУ_ВН – 5Н, U_НН=10 кВ, Sт.н.=40 МВА, отходящее присоединение – батарея статических конденсаторов Q_КУ=2000 кВар, выбираем схему № 220-5Н «Мостик с выключателями в цепях линий ремонтной перемычкой со стороны линий».

Решение:

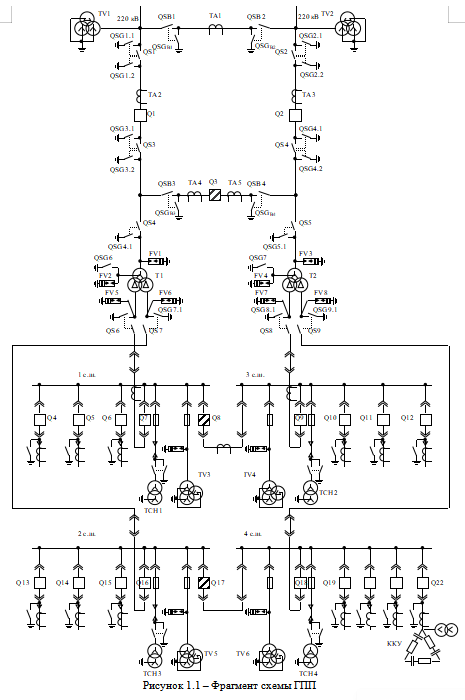

В соответствии с заданными параметрами выбираем трансформатор ТРДНС-40000/220. На рисунке 1.1 показан фрагмент схемы, на котором отображены силовые трансформаторы, мостик с выключателями в цепях линий и ремонтной перемычкой РУ-220 кВ, трансформаторы напряжения и тока, секционные выключатели РУ-10 кВ, а также батарея статических конденсаторов.
